دانلود پلان و نما و برش ساختمان مسکونی

پلان و برش چیست؟ اصول نقشه خوانی ساختمان

یک نقشه ساختمانی عموما شامل پلانها ، مقطع و نما و جزئیات اجرایی است :

تعریف پلان

طراحی داخلی رستوران سنتی: همان‌طور که در تصویر زیر می‌بینید تصویرى از برش افقى فرضى که از ساختمان طراحی می‌شود به‌عنوان «پلان» نام‌گذاری می‌گردد.صفحه‌ی برش تقریباً از دوسوم تا سه‌چهارم ارتفاع هر طبقه می‌گذرد و قسمت‌های گوناگون ساختمان، از قبیل دیوارها، درها، پنجره‌ها، کمدها، پله‌ها و…را قطع کرده و مواردی مانند مبلمان و لوازم خانه، کف سازى و اختلاف سطوح و … قابلیت دیده شدن پیدا می‌کنند. در شکل‌های زیر می‌توانید مراحل ایجاد یک پلان را مشاهده نمایید.

جهت خواندن مناسب‌تر نقشه‌های طراحی داخلی ساختمان مسکونی ایرانی و تشخیص بخش‌های متعدد ساختمان از همدیگر، هرکدام از عناصری که برش خورده‌اند و مواردی که برش نخورده‌اند را به‌وسیله‌ی علائم استاندارد در نقشه‌ای به نام «پلان» ارائه می‌دهند. کنسول‌ها و شکستگی‌های موجود در سقف مثل تصویر زیر به‌صورت خط‌چین در پلان به نمایش گذاشته می‌شود.

طراحی داخلی اتاق اداری: در شکل زیر قسمت‌های پیش‌آمده‌ی سقف یا کنسول در بالاى صفحه‌ی برش واقع‌شده‌اند و هنگامی‌که از قسمت برش خورده به پایین می‌نگریم پیش‌آمدگی‌ها مشاهده نخواهند شد. به همین دلیل بایستی آن‌ها را در پلان با خطوط خط‌چین معین نمود. ولی موضوعی که از اهمیت بالایی برخوردار است این است که نخست پلان، به‌وسیله‌ی طراح یا به عبارتی مهندس معمار از قبل طراحى می‌شود و فرد رسم کننده آن را به همراه علائم مرتبط به پلان رسم می‌نمایند.

پلان و برش

شکل زیر مثالی از طرح ساختمان مسکونى را که به‌وسیله‌ی دست رسم شده ارائه می‌دهند:

این طرح به‌وسیله‌ی دست و به حالتی شماتیک ترسیم آن بر روى کاغذ پوستى انجام‌شده است. در تصویر زیر می‌توانید پلان یک ساختمان ویلایى را مشاهده نمایید.

پلانهای مسکونى چند طبقه

همان‌طور که در تصویر زیر می‌بینید ساختمان‌های چندطبقه، ساختمان‌هایی هستند که بیش از دو پلان دارند و به‌طور طبیعی به‌منظور هر طبقه پلانى جدا، طراحى و ترسیم می‌شود.

این ساختمان‌ها از زیرزمین، پارکینگ به‌منظور پارک اتومبیل و انبارى برای طبقات بالاتر، برخوردار می‌باشند. درمجموع دو گروه پلان مسکونى چندطبقه وجود دارد:
الف) تک‌واحدی: یک واحد مسکونى برای هر طبقه لحاظ می‌شود.
ب) چند واحدى: در هر طبقه ۲ یا چند واحد مسکونى در نظر گرفته می‌شود.

در شکل زیر می‌توانید یک ساختمان تک‌واحدی را مشاهده نمایید که شامل زیرزمین و یک طبقه مسکونى می‌باشد.

پلان دو طبقه با نما و برش | پلان مسکونی dwg | پلان نما ساده

برش یا مقطع

در طی مراحل کامل شدن طرح و نقشه، طراح به‌منظور دستیابی به طرح اصلی، به‌وسیله‌ی مقاطع یا برش‌ها می‌تواند روابط متعدد میان فضاهای مثبت و منفی، طرح‌های مختلف را ارزیابی نماید و آن‌ها ارائه دهد. معمولاً به‌منظور بهتر ارائه کردن جزئیات اجرایی و پیاده‌سازی طرح، ارزیابی بخش‌های تو پُر و توخالی و اطلاعات بعدازآن، برش از پلان صورت می‌گیرد. هنگامی‌که صفحه‌ی برش فرضی قسمتی از پلان را به شکل عمودی قطع کند و از پایین‌ترین طبقه یعنی زیرزمین تا آخرین طبقه از ساختمان را برش دهد، به آن «مقطع یا برش ساختمان» اطلاق می‌شود.

برگزیدن محل برش در پلان از اهمیت بالایی برخوردار است به‌گونه‌ای که مکان برش و این صفحه‌ی فرضی باید از قسمتی عبور نماید که حجم بیشتری از داده‌ها را از داخل ساختمان به طراح ارائه دهد. در مسیر واقع‌شدن این صفحه یعنی صفحه‌ی برش، این امکان وجود دارد که درها، پنجره‌ها، دیوارها، پاسیو و راه‌پله برش بخورد و ترسیم‌کننده با رسم نمودن نقشه‌ی مقاطع، چگونگی بریدگی آن‌ها را با صفحه‌ی برش ارائه می‌دهد و نمایان می‌کند. در شکل‌های زیر می‌توانید مراحل برش عمودی یک ساختمان را مشاهده نمایید.

ازجمله عمده‌ترین نقشه‌های ساختمانى، مقاطع را می‌توان نام برد که سازندگان سازه نیاز مبرمی به آن‌ها خواهند داشت. با ترسیم مقاطع، رابطه‌ی ساختمان با زمین، تعداد طبقات و دیوارهاى داخلى را می‌توانیم تعیین و مشخص نماییم. به‌طورمعمول حجم ساختمان و پیچیدگى بخش‌های درونی آن تعداد مقاطع موردنیاز جهت نقشه‌های ساختمانى مقاطع را تعیین می‌کنند.
در شکل زیر پلانى را نمایش می‌دهیم که در آن محل برش عمودى، مشخص‌شده است.

پلان و برش

شکل زیر نمونه‌ی برش یا مقطع الف-الف، از پلانی را که در شکل فوق ترسیم‌شده، نشان می‌دهد.

گفتنی است که بر اساس نیاز، این امکان وجود دارد که برش‌های اندک، که با نام انگلیسی «دتایل» شناخته می‌شوند، با مقیاس یک‌بیستم تا یک یکم ترسیم و طراحی شوند. همان‌طور که در تصویر زیر می‌بینید در این برش‌ها جزئیات بیش‌تری از ساختمان مثل جزئیات سقف، پروفیل در و پنجره‌ها، نازک‌کاری و … ارائه می‌شود، این شکل، برشی اندک از برش شکل فوق می‌باشد. این برش با مقیاس یک‌پنجاهم ترسیم و طراحی می‌شود.

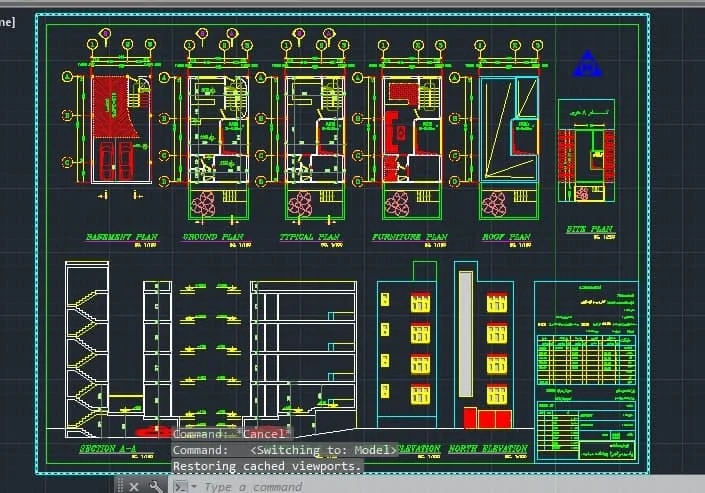

یک – دانلود رایگان پروژه کامل مجتمع مسکونی 4 طبقه 4 واحدی

زمین این پروژه مجتمع مسکونی دارای 108 متر مساحت است. واحد ها در این مجتمع مسکونی 54 متری در نظر گرفته شده اند. علاوه بر این ها در طبقه زیرزمین 12 متر به انباری و تاسیسات و همچنین 50 متر به پارکینگ اختصاص داده شده است که برای پارک دو خودرو مناسب به نظر می آید.

علاوه همه موارد مساحت راه پله در هر طبقه 10 متر است. جمع کل متراژ پروژه 330 متر و ابعاد پاسیو در آن حدود شش متر در نظر گرفته شده است. سایت پلان در عرض یک کوچه هشت متری بنا شده است و ابعاد آن شش متر در 18 متر می باشد.

 موارد موجود در دانلود رایگان :

  • پلان زیرزمین
  • پلان طبقه همکف
  • پلان تیپ طبقات
  • پلان مبلمان طبقات
  • پلان پشت بام
  • سایت پلان
  • برش a-a
  • نمای جنوبی
  • و …

دو – دانلود رایگان پروژه کامل مجتمع مسکونی

در ادامه دانلود رایگان پلان مسکونی، در این بخش یک پروژه شامل همه پلان ها و جزئیات ارائه می گردد. همانطور که در عکس زیر مشاهده می کنید این مجتمع مسکونی دارای نما و پلان بسیار زیبایی می باشد.

از این پروژه برای ایده برداری، اجرا و ارائه در کلیه دروس معماری از جمله طرح 5 معماری می توان استفاده کرد.

موارد موجود در دانلود رایگان پروژه مجتمع مسکونی :

  • برش ها
  • نماها
  • پروفیل عرضی
  • پلان تیپ طبقات
  • پلان زیر زمین
  • پلان سایت
  • و …

سه – دانلود رایگان پلان مسکونی خارجی

سومین پلان رایگان مجتمع مسکونی که در این قسمت قصد ارائه آن را داریم، مرتبط با یک مجتمع مسکونی خارجی است. این مجتمع با دارا بودن دو پارکینگ و در 5 طبقه پیاده سازی شده است.

این پلان مسکونی خارجی شامل موارد زیر است :

  • پلان سایت
  • نمای شمالی
  • نمای جنوبی
  • پلان طبقات
  • پلان طبقه همکف
  • پلان زیرزمین
  • برش a-a
  • برش b-b
  • و …

چهار – دانلود رایگان پلان مجتمع مسکونی 4 طبقه

از ویژگی های اصلی این ساختمان 4 طبقه می توان به وجود سونا خشک و بخار در طبقه زیرزمین آن اشاره کرد. همچنین تعداد کافی پارکینگ در این مجتمع مسکونی تعبیه شده است که از دیگر مزیت های آن به شمار می رود.

موارد موجود در پلان کامل مجتمع مسکونی :

  • پلان زیرزمین
  • پلان طبقه همکف
  • پلان تیپ طبقات
  • پلان مبلمان طبقات
  • پلان پشت بام
  • برش a-a
  • برش b-b
  • نمای جنوبی
  • سایت پلان
  • و …

پنج – دانلود رایگان پلان مسکونی 8 طبقه

در این پروژه که در خارج از کشور اجرا شده است مجتمع مسکونی در 8 طبقه و دارای پارکینگ می باشد. نمای بسیار زیبای اجرا شده در این مجتمع مسکونی از ویژگی های اصلی آن به شمار می رود.

موارد موجود در پلان کامل مجتمع مسکونی :

  • نقشه طبقات
  • نقشه طبقه همکف
  • پلان مبلمان
  • برش a-a
  • برش b-b
  • نمای شمالی
  • نمای جنوبی
  • نمای غربی
  • نمای شرقی
  • پلان زیرزمین
  • و …

شش – دانلود رایگان پلان مجتمع مسکونی سه طبقه

مجتمع مسکونی که در این بخش قصد ارائه آن را داریم اختصاص به یک ساختمان سه طبقه به همراه زیرزمین آن است. وجود مدارک کامل پروژه از ویژگی های آن است. واحد های این ساختمان تک خوابه هستند.

موارد موجود در پلان کامل مجتمع مسکونی :

  • سایت پلان
  • پلان پشت بام
  • پلان مبلمان
  • پلان تیپ طبقات
  • پلان طبقه همکف
  • پلان زیرزمین
  • برش a-a
  • برش b-b
  • نمای جنوبی
  • و …

هفت – دانلود رایگان پلان مسکونی رمپ دار

از ویژگی های اصلی این پلان مجتمع مسکونی وجود پلان رمپ در پارکینگ است. از دیگر ویژگی های این پلان مجتمع مسکونی می توان به تعداد بسیار بالای پارکینگ که در آن گنجانده شده، اشاره کرد. پلان طبقات به همراه پلان پارکینگ و رمپ از جمله بخش هایی است که در این پلان رایگان مسکونی می توانید مشاهده کنید
