انواع بست لوله‌ های تاسیساتی

انواع بست لوله های تاسیساتی

مقدمه

در سیستم های تاسیساتی لوله ها نقشی اساسی دارند و برای انتقال آب گاز هوا و دیگر سیالات استفاده می شوند. برای حفظ استحکام و ایمنی لوله ها از بست لوله های تاسیساتی استفاده می شود. این بست ها انواع مختلفی دارند و هر کدام برای شرایط و محیط های خاص طراحی شده اند. در این مقاله به بررسی انواع بست لوله های تاسیساتی اصول عملکرد اجزای اصلی و کاربردهای صنعتی آنها می پردازیم.

اصول عملکرد بست لوله های تاسیساتی

بست لوله های تاسیساتی به منظور ثابت نگه داشتن لوله ها و جلوگیری از جابجایی یا لرزش آنها استفاده می شوند. این بست ها معمولاً از موادی مانند فولاد ضد زنگ آلومینیوم پلاستیک و دیگر مواد مقاوم در برابر خوردگی ساخته می شوند. بست ها به وسیله پیچ و مهره به سطوح مختلف متصل می شوند و با استفاده از گیره ها لوله را محکم نگه می دارند.

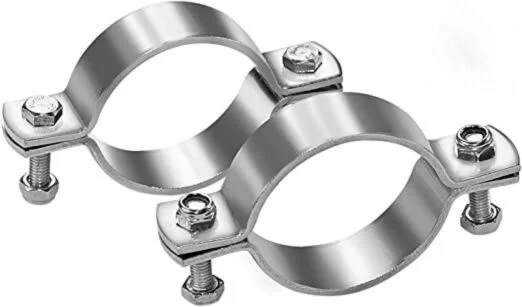

اجزای اصلی بست لوله ها

  1. بدنه : معمولاً از مواد مقاوم مانند فولاد ساخته شده و قسمت اصلی بست است که لوله را احاطه می کند.
  2. پیچ و مهره : برای محکم کردن بست به سطوح مختلف استفاده می شود.
  3. گیره یا حلقه نگه دارنده : لوله را در جای خود نگه می دارد.
  4. پد لاستیکی : برای جلوگیری از لرزش و کاهش سر و صدا در برخی بست ها استفاده می شود.

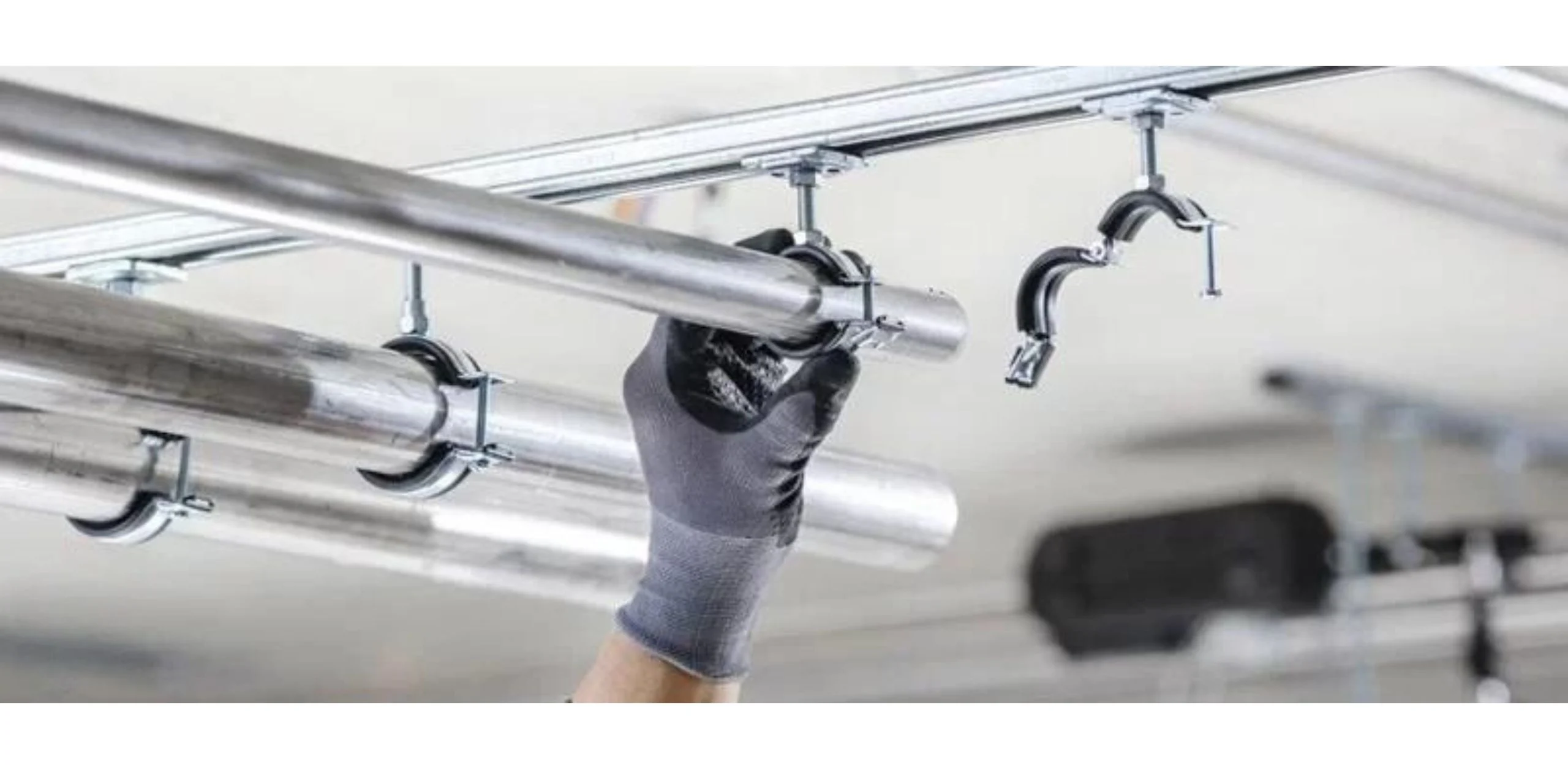

اجزای اصلی بست لوله هاانواع بست لوله های تاسیساتی

۱. بست دیواری

این بست ها برای نصب لوله ها روی دیوار استفاده می شوند. با کمک پیچ و رولپلاک به دیوار نصب شده و لوله ها را در جای خود محکم می کنند.

۲. بست سقفی

برای لوله هایی که از سقف آویزان هستند از بست های سقفی استفاده می شود. این بست ها معمولاً به وسیله میل گرد و قلاب به سقف متصل می شوند.

۳. بست ثابت و متحرک

بست های ثابت به لوله ها اجازه حرکت نمی دهند و برای مواقعی استفاده می شوند که نیاز به جلوگیری از تغییر مکان لوله است. بست های متحرک به لوله ها امکان کمی حرکت می دهند تا از انقباض و انبساط ناشی از تغییرات دما جلوگیری کنند.

۴. بست کمربندی

بست های کمربندی برای لوله هایی با قطر بزرگ استفاده می شوند. این بست ها از نوار فلزی تشکیل شده که دور لوله پیچیده و محکم می شود.

۵. بست فنری

برای لوله های پلاستیکی و پلیمری که انعطاف پذیری بیشتری دارند از بست های فنری استفاده می شود. این بست ها به دلیل خاصیت ارتجاعی خود برای کاهش ارتعاشات نیز مفید هستند.

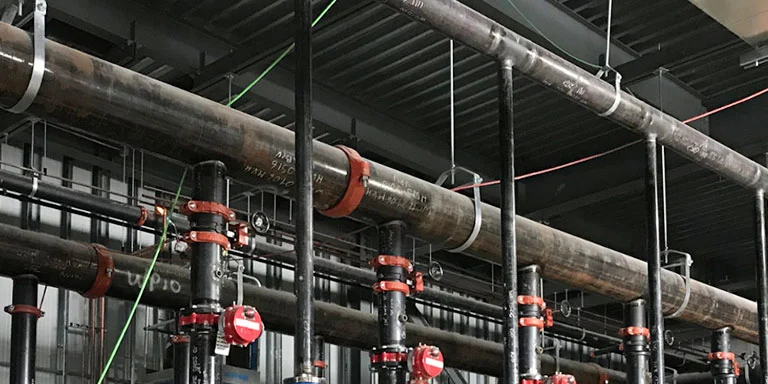

انواع بست لوله های تاسیساتی

کاربردهای صنعتی

بست های لوله های تاسیساتی در صنایع مختلفی از جمله نفت و گاز پتروشیمی آب و فاضلاب تأسیسات ساختمانی و صنایع غذایی کاربرد دارند. برای مثال در صنایع نفت و گاز لوله ها باید در شرایط سخت محیطی و دمای بالا ثابت نگه داشته شوند. در اینجا از بست های مقاوم در برابر حرارت و خوردگی استفاده می شود.

مثال های عملی

در تأسیسات ساختمانی برای سیستم های گرمایش مرکزی از بست های دیواری و سقفی استفاده می شود. در سیستم های آب و فاضلاب بست های کمربندی برای لوله های پلاستیکی با قطر بالا به کار می روند. در صنایع پتروشیمی استفاده از بست های ثابت و متحرک ضروری است تا از تغییرات فشار و دما در خطوط لوله جلوگیری شود.

تکنولوژی های پیشرفته و استانداردها

در طراحی و ساخت بست های لوله های تاسیساتی استانداردهای بین المللی مانند ISO،ASTM و DIN رعایت می شود. همچنین تکنولوژی های جدیدی مانند پوشش های ضد خوردگی و سیستم های نصب سریع در بست ها به کار گرفته می شوند.

نکات فنی مهم

  1. انتخاب صحیح بست : باید بر اساس جنس قطر و شرایط کاری لوله انتخاب شود.
  2. نصب صحیح : بست ها باید به درستی نصب شوند تا از لرزش و جابجایی لوله ها جلوگیری کنند.
  3. بازرسی دوره ای : برای جلوگیری از خوردگی و آسیب دیدگی باید بست ها به صورت دوره ای بررسی شوند.
جهت آگاهی از قیمت و خرید انواع بست و ساپورت مدولار تاسیسات، انواع بست لوله، پروفیل های تاسیسات، انکر بولت های مکانیکی، سینی کابل و …. از تولید کننده و توزیع کننده با شماره 09121454305 در تماس باشید.

جدول ۱ : مقایسه انواع بست ها بر اساس جنس و کاربرد

نوع بست

جنس

کاربرد

دیواری

فولاد ضد زنگ

لوله های فلزی و پلیمری

سقفی

آلومینیوم

لوله های فلزی

کمربندی

فولاد گالوانیزه

لوله های پلاستیکی و فلزی با قطر بالا

فنری

پلاستیک

لوله های پلیمری و پلاستیکی

جدول ۲ : نکات کلیدی در نصب بست های لوله

نکات کلیدی

توضیحات

فاصله بین بست ها

بسته به جنس و قطر لوله تعیین می شود.

استفاده از پد لاستیکی

برای کاهش ارتعاشات و صدا

محکم کردن پیچ و مهره

به اندازه کافی برای جلوگیری از حرکت

نتیجه گیری

بست لوله های تاسیساتی جزء اجزای حیاتی در سیستم های لوله کشی هستند. انتخاب صحیح و نصب مناسب این بست ها باعث افزایش عمر مفید سیستم و بهبود عملکرد آن می شود. با توجه به شرایط کاری و محیطی انتخاب نوع بست مناسب اهمیت زیادی دارد.

در صورت اقدام به خرید و یا آگاهی از مشخصات تکمیلی انواع بست لوله تاسیساتی میتوانید  به سایت ترب مراجعه کنید.

پرسش و پاسخ

۱. آیا می توان از یک نوع بست برای همه لوله ها استفاده کرد؟

خیر بست ها بر اساس جنس قطر و شرایط محیطی لوله انتخاب می شوند. استفاده از بست نامناسب می تواند به لوله و سیستم آسیب برساند.

۲. آیا بست های پلاستیکی برای لوله های فلزی مناسب هستند؟

بست های پلاستیکی معمولاً برای لوله های پلاستیکی و پلیمری استفاده می شوند. برای لوله های فلزی باید از بست های فلزی مقاوم استفاده شود.

۳. چگونه می توان از خوردگی بست ها جلوگیری کرد؟

استفاده از بست های با پوشش ضد خوردگی و انجام بازرسی های دوره ای می تواند از خوردگی جلوگیری کند.
