معرفی انواع لودسل باسکول + بررسی ویژگی‌ها و قیمت روز بازار

• ✅ شناخت کاربرد: نوع لودسل (فشاری، کششی، خمشی، تک‌پایه) باید با ماهیت بارگذاری و ساختار باسکول همخوانی داشته باشد.
• ✅ توجه به مشخصات فنی: ظرفیت، کلاس دقت (OIML)، و درجه حفاظت (IP) مهمترین پارامترها هستند.
• ✅ بودجه و برند: هزینه و اعتبار برند (مانند توزین کاران) را در نظر بگیرید، اما کیفیت را فدای قیمت کمتر نکنید.

💡 لودسل (Load Cell) چیست و چگونه در باسکول عمل می‌کند؟

لودسل که به آن سلول بار نیز گفته می‌شود، یک حسگر یا سنسور الکترونیکی است که نیروی فیزیکی (معمولاً وزن یا فشار) را به یک سیگنال الکتریکی قابل اندازه‌گیری تبدیل می‌کند. این قطعه حیاتی، اساس کار تمام سیستم‌های توزین دقیق، از ترازوهای دیجیتال کوچک گرفته تا باسکول‌های بزرگ صنعتی و باسکول جاده‌ای را تشکیل می‌دهد. بدون لودسل، اندازه‌گیری وزن به صورت الکترونیکی و با دقت بالا غیرممکن خواهد بود.

ساختار و اصول عملکرد لودسل

در هسته هر لودسل، مجموعه‌ای از استرین گیج‌ها (Strain Gauges) قرار دارند. استرین گیج‌ها قطعات کوچک مقاومت الکتریکی هستند که به یک بدنه فلزی انعطاف‌پذیر اما مقاوم (معمولاً از جنس آلومینیوم، فولاد آلیاژی یا فولاد ضد زنگ) متصل شده‌اند. زمانی که نیرویی به لودسل وارد می‌شود (مثلاً با قرار دادن جسمی روی باسکول)، بدنه فلزی تغییر شکل بسیار جزئی پیدا می‌کند. این تغییر شکل باعث کشیدگی یا فشردگی استرین گیج‌ها می‌شود و در نتیجه مقاومت الکتریکی آن‌ها تغییر می‌کند.

این تغییر مقاومت الکتریکی بسیار ناچیز است و برای اندازه‌گیری، استرین گیج‌ها به صورت یک مدار پل وتستون (Wheatstone Bridge) به هم متصل می‌شوند. مدار پل وتستون این تغییرات کوچک را به یک سیگنال ولتاژ قابل اندازه‌گیری تبدیل می‌کند که متناسب با نیروی وارد شده است. این سیگنال سپس به یک نمایشگر دیجیتال (اندیکاتور) یا کنترل‌کننده منتقل می‌شود، جایی که با پردازش، مقدار وزن به صورت عددی نمایش داده می‌شود. کل فرآیند در کسری از ثانیه انجام می‌گیرد و دقت بی‌نظیری را ارائه می‌دهد.

نقش لودسل در باسکول‌ها

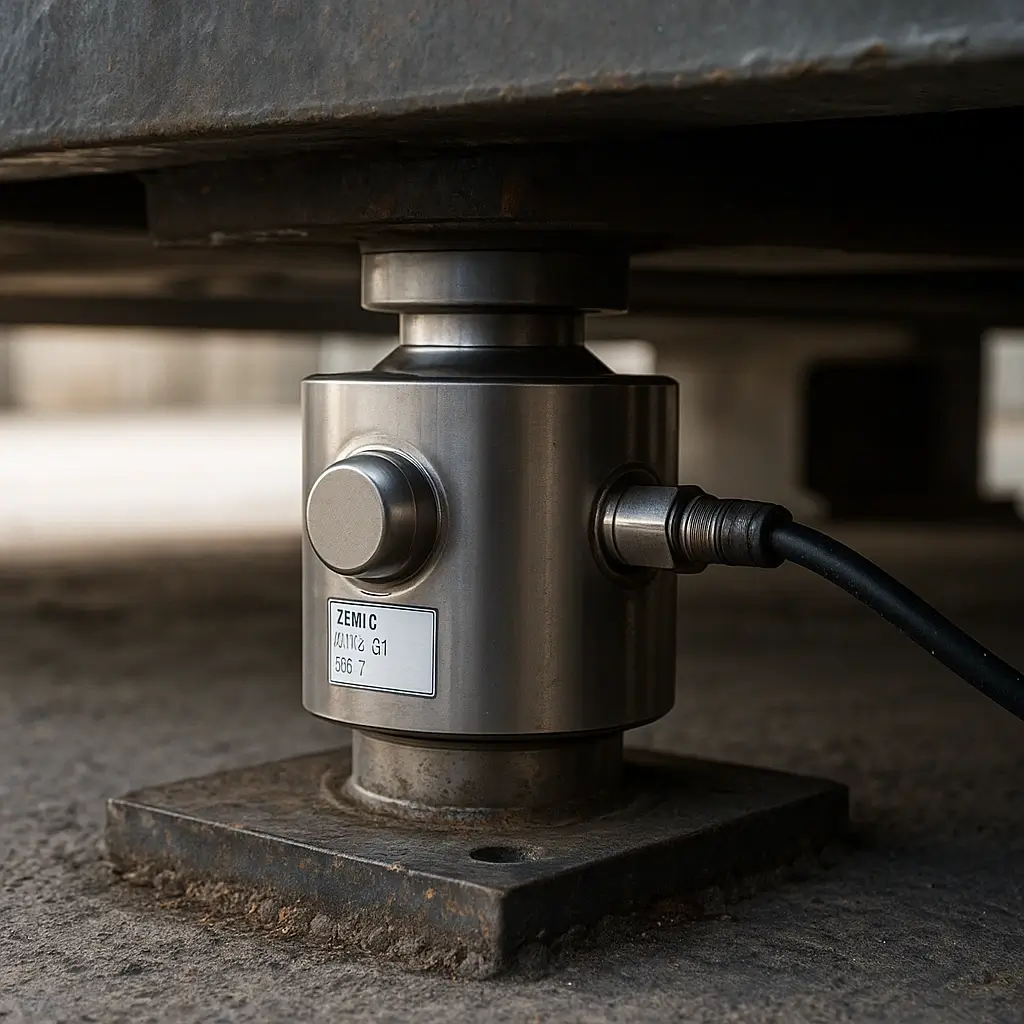

در یک باسکول، معمولاً چندین لودسل به صورت استراتژیک زیر پلتفرم توزین قرار می‌گیرند. تعداد لودسل‌ها بسته به ظرفیت و ابعاد باسکول متفاوت است و می‌تواند از یک لودسل در ترازوهای کوچک تا ۸، ۱۰ یا حتی بیشتر در باسکول‌های بزرگ صنعتی و باسکول جاده‌ای متغیر باشد. لودسل‌ها وظیفه دارند وزن را به طور یکنواخت از سطح پلتفرم دریافت کرده و هر کدام سهم خود را از بار به سیگنال الکتریکی تبدیل کنند. سیگنال‌های تمامی لودسل‌ها سپس در یک جعبه تقسیم (Junction Box) با یکدیگر جمع شده و به اندیکاتور مرکزی ارسال می‌شوند تا وزن کلی نمایش داده شود. این سیستم توزیع بار تضمین می‌کند که حتی با قرارگیری نامتوازن بار روی باسکول، اندازه‌گیری همچنان دقیق باشد.

“لودسل نه تنها یک سنسور است، بلکه ستون فقرات اندازه‌گیری دقیق در صنعت مدرن است. دقت آن، کارایی و اعتمادپذیری را تضمین می‌کند.”

– مهندس صنعتی، متخصص توزین

📊 بررسی انواع لودسل‌های باسکول بر اساس ساختار

لودسل‌ها بر اساس نحوه اعمال نیرو و طراحی ساختاری‌شان به دسته‌های مختلفی تقسیم می‌شوند که هر کدام برای کاربردهای خاصی در صنعت توزین بهینه شده‌اند. شناخت این دسته‌بندی‌ها برای خرید لودسل باسکول مناسب و تضمین عملکرد صحیح سیستم توزین حیاتی است. در ادامه به معرفی مهمترین انواع لودسل باسکول می‌پردازیم.

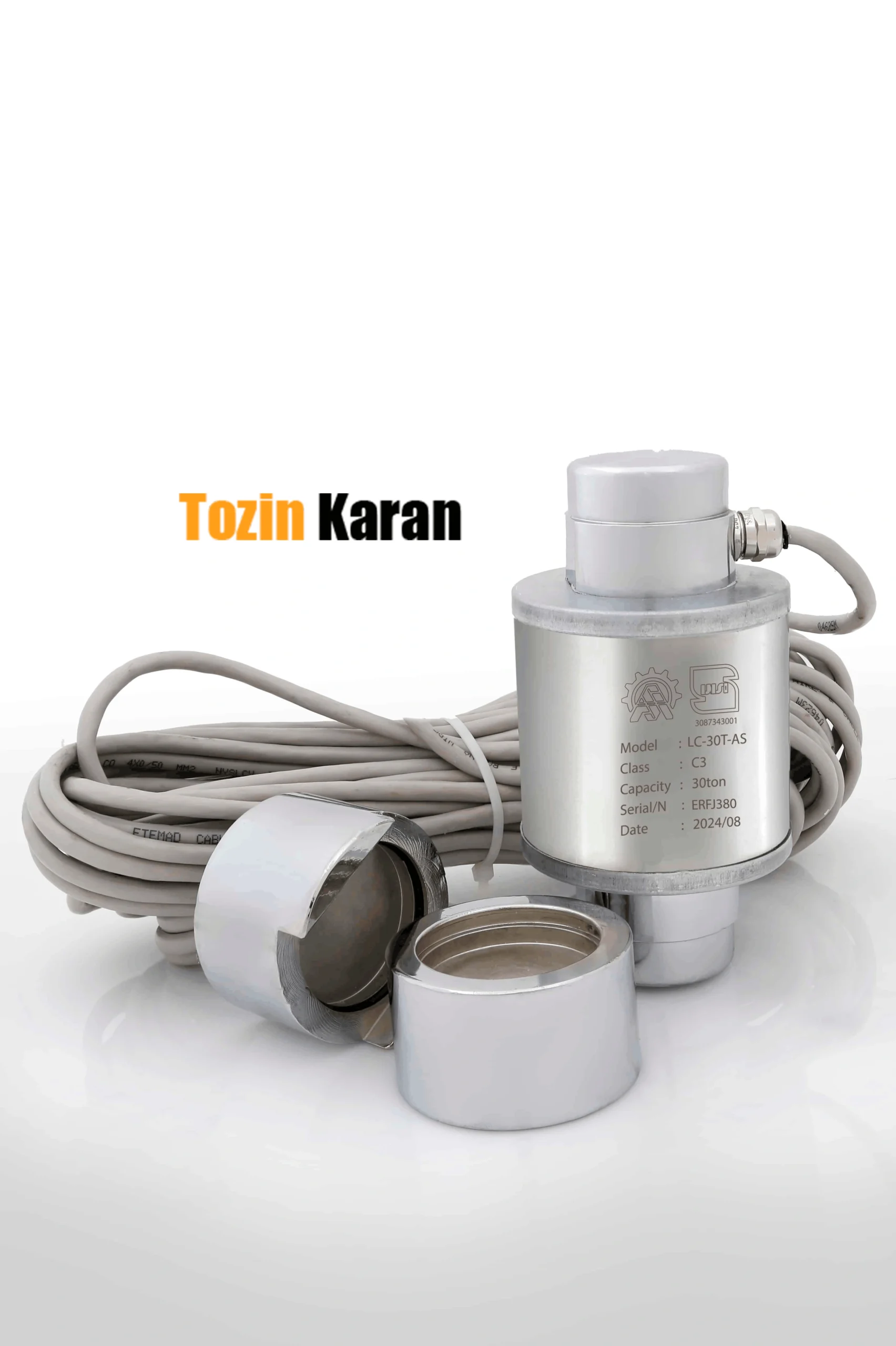

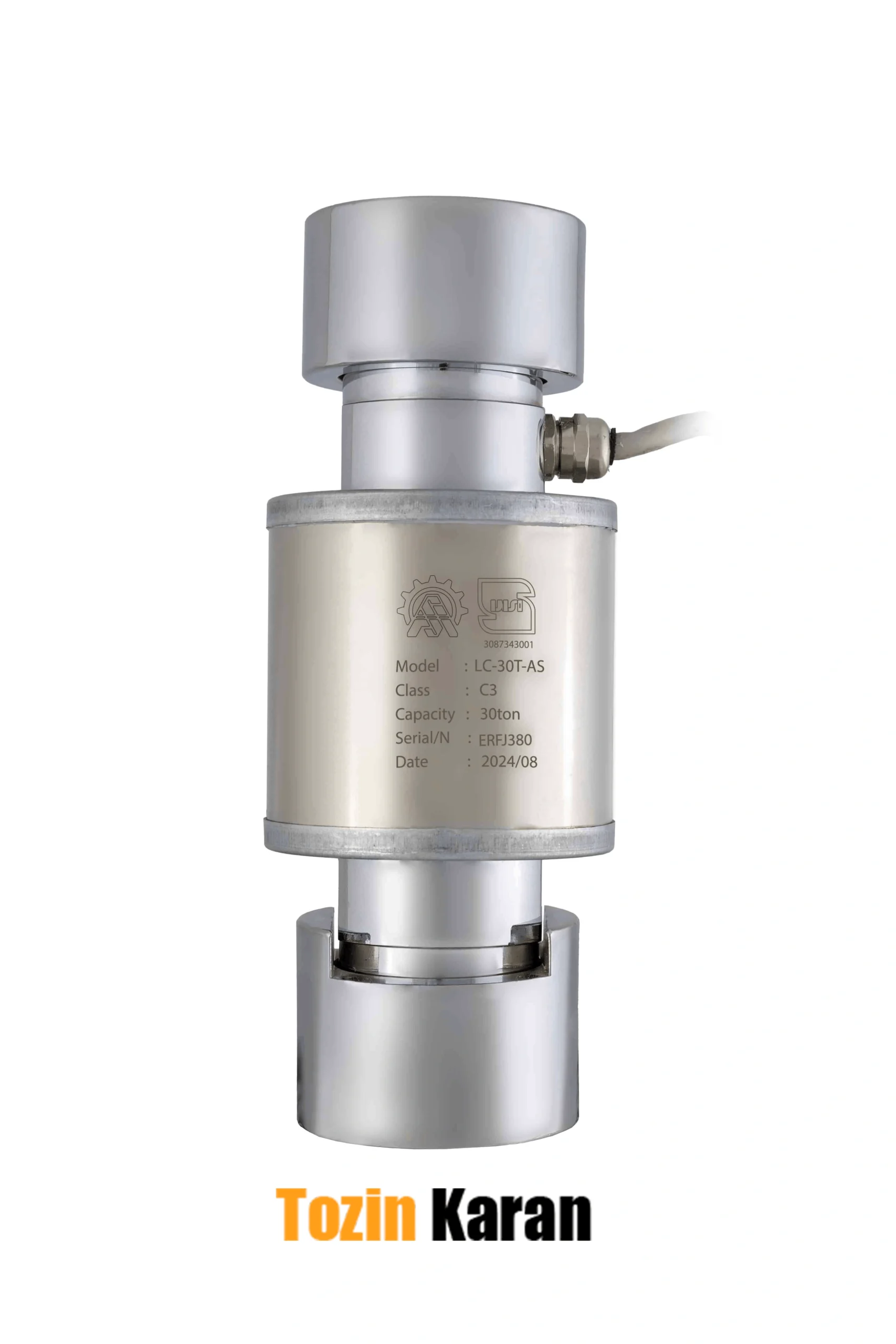

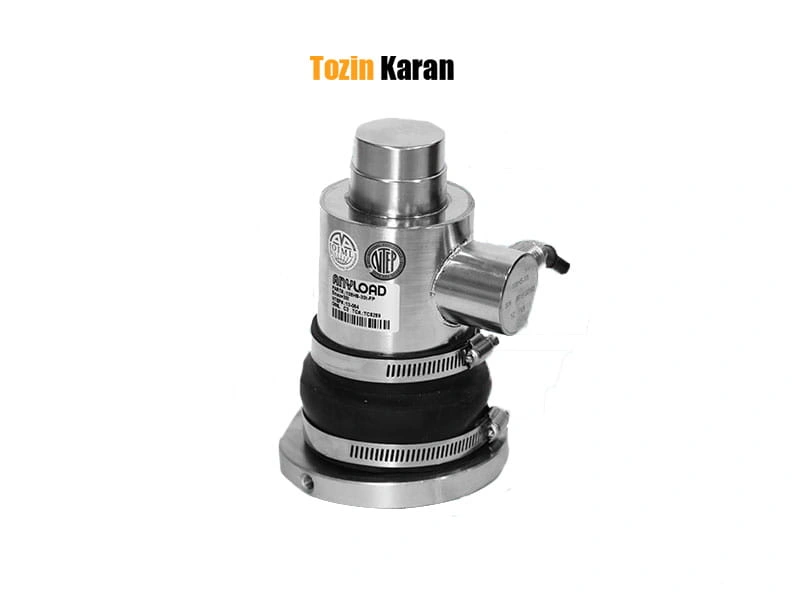

۱. لودسل‌های فشاری (Compression Load Cells)

این نوع لودسل‌ها برای اندازه‌گیری نیروهای فشاری طراحی شده‌اند، به این معنی که بار از بالا به پایین روی آن‌ها اعمال می‌شود. لودسل‌های فشاری به دلیل مقاومت بالا و پایداری در برابر بارهای سنگین، پرکاربردترین نوع در صنعت هستند. از ویژگی‌های بارز آن‌ها می‌توان به دقت بالا، مقاومت در برابر اضافه بار و طول عمر طولانی اشاره کرد. این لودسل‌ها در باسکول جاده‌ای، باسکول‌های کفی صنعتی و سیستم‌های توزین مخازن و سیلوها به وفور استفاده می‌شوند. مدل‌های استوانه‌ای (Canister) و ستونی (Column) از رایج‌ترین اشکال آن‌ها هستند.

۲. لودسل‌های کششی (Tension Load Cells)

لودسل‌های کششی برای اندازه‌گیری نیروهایی طراحی شده‌اند که به صورت کشش به آن‌ها وارد می‌شوند. به عبارت دیگر، بار از پایین به بالا یا در جهت خلاف نیروی جاذبه عمل می‌کند و لودسل کشیده می‌شود. این لودسل‌ها معمولاً دارای سوراخ‌هایی برای اتصال از دو طرف هستند. کاربرد اصلی آن‌ها در سیستم‌های توزین آویز، جرثقیل‌های توزین‌دار، اندازه‌گیری نیروی کشش کابل‌ها و برخی سیستم‌های توزین مخازن است که لودسل‌ها از بالا آویزان می‌شوند. این نوع لودسل‌ها نیز دقت بالایی دارند و در محیط‌های صنعتی سنگین قابل اعتماد هستند.

۳. لودسل‌های خمشی (Bending Beam Load Cells)

لودسل‌های خمشی یا برشی (Shear Beam)، معمولاً به شکل تیرک‌های مستطیلی هستند که نیرو به یک سر آن‌ها اعمال می‌شود و سر دیگر ثابت است. استرین گیج‌ها روی نقاطی از تیرک نصب می‌شوند که بیشترین خمش یا برش را تجربه می‌کنند. این لودسل‌ها برای باسکول‌های کفی، توزین مخازن کوچک، سیستم‌های توزین نواری و برخی ترازوهای پالت مناسب هستند. طراحی آن‌ها به گونه‌ای است که در برابر بارهای خارج از مرکز (Off-Center Loading) مقاومت خوبی از خود نشان می‌دهند و دقت قابل قبولی ارائه می‌دهند.

۴. لودسل‌های تک‌پایه (Single Point Load Cells)

همانطور که از نامشان پیداست، این لودسل‌ها برای استفاده به صورت تکی در پلتفرم‌های توزین طراحی شده‌اند و قابلیت اندازه‌گیری دقیق بار را بدون نیاز به چندین لودسل یا جعبه تقسیم فراهم می‌کنند. مزیت اصلی آن‌ها این است که می‌توان بار را در هر نقطه‌ای روی پلتفرم قرار داد و وزن یکسانی اندازه‌گیری می‌شود (Load Cell Insensitive to Off-Center Loading). لودسل‌های تک‌پایه عمدتاً در ترازوهای فروشگاهی، ترازوهای صنعتی کوچک، توزین بسته‌بندی و برخی باسکول‌های رومیزی کاربرد دارند. ظرفیت آن‌ها معمولاً پایین‌تر از سایر انواع لودسل باسکول است.

🎯 پارامترهای کلیدی در انتخاب لودسل باسکول

انتخاب لودسل مناسب تنها به شناخت انواع لودسل باسکول محدود نمی‌شود؛ بلکه نیازمند درک عمیق‌تر پارامترهای فنی و مشخصاتی است که تأثیر مستقیمی بر دقت، کارایی و طول عمر سیستم توزین شما دارند. توجه به این نکات تضمین می‌کند که خرید لودسل باسکول شما یک انتخاب بهینه و پایدار باشد.

۱. ظرفیت (Capacity)

ظرفیت لودسل به حداکثر وزنی اشاره دارد که یک لودسل می‌تواند با دقت مشخص اندازه‌گیری کند، بدون اینکه آسیب ببیند یا از دقت آن کاسته شود. انتخاب ظرفیت مناسب بسیار حیاتی است. برای مثال، اگر باسکولی با ظرفیت ۱۰۰ تن دارید و از ۸ لودسل استفاده می‌کنید، ظرفیت هر لودسل باید حداقل ۱۵ تا ۲۰ تن باشد تا علاوه بر وزن بار، وزن سازه و احتمال بارهای ناگهانی یا دینامیک نیز پوشش داده شود. فرمول رایج برای محاسبه ظرفیت هر لودسل (در صورت توزیع یکنواخت): (ظرفیت کل باسکول + وزن سازه) / تعداد لودسل × ۱.۲۵. استفاده از لودسلی با ظرفیت کمتر از حد نیاز، منجر به خرابی زودرس و عدم دقت می‌شود.

۲. کلاس دقت (Accuracy Class / OIML)

کلاس دقت لودسل بر اساس استانداردهای بین‌المللی، به ویژه OIML (سازمان بین‌المللی اندازه‌شناسی قانونی) تعیین می‌شود و نشان‌دهنده میزان انحراف از دقت اسمی است. لودسل‌ها معمولاً در کلاس‌های C1 تا C6 دسته‌بندی می‌شوند که C3 و C4 رایج‌ترین کلاس‌ها برای باسکول‌های صنعتی و باسکول جاده‌ای هستند. هرچه عدد کلاس بالاتر باشد، دقت لودسل بیشتر است. برای کاربردهای تجاری که دقت فوق‌العاده بالایی نیاز است (مانند توزین طلا یا دارو)، از کلاس‌های دقت بالاتر استفاده می‌شود. انتخاب کلاس دقت باید با میزان دقت مورد نیاز در فرآیند توزین شما همخوانی داشته باشد.

۳. درجه حفاظت (IP Rating – Ingress Protection)

درجه حفاظت IP نشان‌دهنده میزان مقاومت لودسل در برابر نفوذ گرد و غبار و آب است. این پارامتر برای محیط‌های صنعتی که با رطوبت، گرد و خاک، مواد شیمیایی یا شستشو در تماس هستند، حیاتی است. درجه IP با دو عدد نمایش داده می‌شود؛ عدد اول (۰ تا ۶) مقاومت در برابر جامدات و عدد دوم (۰ تا ۹) مقاومت در برابر مایعات را نشان می‌دهد.

• 🛡️ IP67: کاملاً ضد گرد و غبار و محافظت شده در برابر غوطه‌وری موقت در آب (تا عمق ۱ متر به مدت ۳۰ دقیقه). برای اکثر محیط‌های صنعتی مناسب است.
• 💦 IP68: بالاترین سطح حفاظت، کاملاً ضد گرد و غبار و محافظت شده در برابر غوطه‌وری طولانی‌مدت و فشار آب. برای محیط‌های بسیار مرطوب، زیر آب یا شستشوی تحت فشار ایده‌آل است.

۴. جنس بدنه و مواد سازنده

جنس بدنه لودسل تأثیر زیادی بر دوام، مقاومت در برابر خوردگی و پایداری آن دارد.

• فولاد آلیاژی (Alloy Steel): رایج‌ترین جنس بدنه، با روکش نیکل برای مقاومت در برابر خوردگی. برای بیشتر محیط‌های صنعتی مناسب و از نظر قیمت لودسل مقرون‌به‌صرفه است.
• فولاد ضد زنگ (Stainless Steel): مقاومت عالی در برابر خوردگی، مواد شیمیایی و رطوبت. برای صنایع غذایی، دارویی و محیط‌های بسیار خورنده ایده‌آل است، اما قیمت لودسل با این جنس بالاتر است.
• آلومینیوم (Aluminum): سبک‌تر و مناسب برای لودسل‌های با ظرفیت پایین‌تر (مانند تک‌پایه). مقاومت کمتری در برابر محیط‌های سخت دارد.

💲 عوامل مؤثر بر قیمت لودسل باسکول در بازار ایران

قیمت لودسل در بازار ایران مانند بسیاری از قطعات صنعتی، تحت تأثیر عوامل متعددی قرار دارد. درک این عوامل به شما کمک می‌کند تا با دید بازتری برای خرید لودسل باسکول تصمیم‌گیری کرده و بودجه خود را بهینه‌سازی کنید.

۱. برند و کشور سازنده

برندهای معتبر و شناخته‌شده جهانی (مانند Zemic، Mettler Toledo، HBM) به دلیل کیفیت بالا، تکنولوژی پیشرفته، دقت تضمین‌شده و خدمات پس از فروش، معمولاً قیمت لودسل بالاتری دارند. لودسل‌های تولید داخل یا برندهای کمتر شناخته شده چینی ممکن است ارزان‌تر باشند، اما باید به کیفیت و گارانتی آن‌ها توجه کرد. برند “توزین کاران” نیز با ارائه محصولات با کیفیت و خدمات مناسب، در بازار ایران شناخته شده است.

۲. نوع و ظرفیت لودسل

همانطور که قبلاً اشاره شد، انواع لودسل باسکول (فشاری، کششی، خمشی، تک‌پایه) تفاوت‌هایی در طراحی و ساختار دارند که می‌تواند بر قیمت لودسل آن‌ها تأثیر بگذارد. به طور کلی، لودسل‌های فشاری با ظرفیت‌های بالا برای باسکول جاده‌ای گران‌تر از لودسل‌های تک‌پایه کوچک هستند. هرچه ظرفیت لودسل بالاتر باشد، به مواد اولیه مقاوم‌تر و فرآیندهای تولید پیچیده‌تری نیاز دارد که این امر منجر به افزایش قیمت می‌شود.

۳. کلاس دقت و درجه حفاظت (IP)

لودسل‌هایی با کلاس دقت بالاتر (مثلاً C5 یا C6) و درجه حفاظت IP بالاتر (مثلاً IP68) به دلیل فرآیندهای ساخت دقیق‌تر، کالیبراسیون پیچیده‌تر و استفاده از مواد آب‌بندی با کیفیت‌تر، قیمت لودسل بیشتری خواهند داشت. برای محیط‌های بسیار سخت و کاربردهای حساس، سرمایه‌گذاری بیشتر روی این پارامترها ضروری است.

۴. جنس بدنه

لودسل‌های ساخته شده از فولاد ضد زنگ، به دلیل مقاومت عالی در برابر خوردگی و نیاز به فرآیندهای تولید خاص، به مراتب گران‌تر از نمونه‌های فولاد آلیاژی یا آلومینیومی هستند. انتخاب جنس بدنه باید با شرایط محیطی و نوع موادی که توزین می‌شوند، مطابقت داشته باشد.

۵. نوسانات نرخ ارز

بسیاری از لودسل‌های با کیفیت بالا وارداتی هستند. بنابراین، نوسانات نرخ ارز در بازار ایران تأثیر مستقیمی بر قیمت لودسل دارد و می‌تواند به طور ناگهانی قیمت‌ها را تغییر دهد. این موضوع، برنامه‌ریزی برای خرید لودسل باسکول را کمی چالش‌برانگیز می‌کند.

۶. خدمات پس از فروش و گارانتی

وجود گارانتی معتبر و خدمات پس از فروش از سوی تأمین‌کننده، ارزش افزوده‌ای برای لودسل محسوب می‌شود و می‌تواند بر قیمت لودسل تأثیر بگذارد. در نظر داشته باشید که این هزینه‌کرد اضافی، در بلندمدت می‌تواند از هزینه‌های تعمیر و نگهداری شما بکاهد.

⚠️ علائم خرابی لودسل و زمان مناسب برای تعویض

لودسل‌ها قطعاتی با دوام بالا هستند، اما مانند هر سنسور الکترونیکی دیگر، عمر مفید محدودی دارند و ممکن است دچار خرابی شوند. شناسایی به موقع علائم خرابی برای حفظ دقت سیستم توزین و جلوگیری از ضررهای مالی احتمالی بسیار مهم است.

علائم رایج خرابی لودسل

• 📉 نمایش وزن‌های نادرست یا غیرمنطقی: این شایع‌ترین علامت است. باسکول وزن‌های بسیار بالاتر یا پایین‌تر از حد انتظار نشان می‌دهد.
• 📉 نوسان مداوم وزن: حتی در زمانی که هیچ باری روی باسکول نیست، اعداد روی نمایشگر به طور غیرعادی در حال تغییر و نوسان هستند.
• 📊 عدم بازگشت به صفر (Zero Return): پس از برداشتن بار، نمایشگر به صفر برنمی‌گردد یا با تأخیر زیاد این کار را انجام می‌دهد.
• ❌ خطای “Load Cell Error” یا “Overload” در نمایشگر: گاهی نمایشگر خطای مستقیمی را نشان می‌دهد که به مشکل لودسل اشاره دارد.
• ⚖️ عدم تکرارپذیری اندازه‌گیری: قرار دادن یک وزنه ثابت چندین بار روی باسکول و مشاهده نتایج متفاوت.
• 💧 آسیب فیزیکی به کابل یا بدنه لودسل: هرگونه بریدگی، له شدگی یا زنگ‌زدگی شدید می‌تواند باعث اختلال شود.

دلایل اصلی خرابی لودسل

• اضافه بار (Overload): اعمال وزنی بیش از ظرفیت نامی لودسل.
• ضربه‌های ناگهانی: افتادن ناگهانی اجسام سنگین یا حرکت‌های شدید روی پلتفرم باسکول.
• نفوذ آب و رطوبت: آسیب به استرین گیج‌ها یا مدارات داخلی در صورت عدم حفاظت IP مناسب.
• نوسانات الکتریکی: صاعقه، نوسانات شدید برق یا اتصال کوتاه.
• خوردگی و زنگ‌زدگی: به خصوص در محیط‌های شیمیایی یا مرطوب برای لودسل‌های با جنس بدنه نامناسب.
• نصب نادرست: عدم رعایت استانداردهای نصب و کالیبراسیون انواع لودسل باسکول.

زمان مناسب برای تعویض

به محض مشاهده هر یک از علائم فوق، ابتدا باید توسط تکنسین متخصص بررسی شود. در بسیاری از موارد، خرابی لودسل غیر قابل تعمیر است و تنها راه حل، تعویض آن است. به طور کلی، عمر مفید یک لودسل بسته به کیفیت ساخت، شرایط محیطی و نحوه استفاده، می‌تواند بین ۵ تا ۱۵ سال متغیر باشد. با این حال، در صورت بروز هرگونه ابهام در دقت توزین، تعویض لودسل آسیب‌دیده برای حفظ اعتبار و کارایی سیستم ضروری است. تعویض به موقع نه تنها از خسارات بزرگتر جلوگیری می‌کند، بلکه دقت و قابلیت اعتماد سیستم توزین را دوباره برقرار می‌سازد.

🛠️ راهنمای نصب و کالیبراسیون استاندارد لودسل

نصب صحیح و کالیبراسیون دقیق لودسل‌ها دو فاکتور حیاتی برای اطمینان از عملکرد بهینه و دقیق هر سیستم توزین هستند. حتی باکیفیت‌ترین لودسل‌ها نیز در صورت نصب نادرست یا عدم کالیبراسیون منظم، نمی‌توانند دقت مورد انتظار را ارائه دهند.

نصب استاندارد لودسل

• 📏 سطح صاف و محکم: محل نصب لودسل‌ها باید کاملاً صاف، تراز و عاری از هرگونه لرزش باشد. سازه باسکول باید توانایی تحمل وزن کامل را داشته باشد.
• ↔️ توزیع یکنواخت بار: لودسل‌ها باید به گونه‌ای نصب شوند که بار به صورت یکنواخت بین آن‌ها توزیع شود. این امر به خصوص در باسکول جاده‌ای که بار متحرک است، اهمیت دارد.
• 🔗 کابل‌کشی صحیح: کابل‌های لودسل‌ها باید از هرگونه کشش، بریدگی، خمیدگی شدید یا تماس با سطوح تیز محافظت شوند. استفاده از جعبه تقسیم مناسب و آب‌بندی اتصالات ضروری است.
• ⚙️ استفاده از پایه‌های لودسل: برای انواع لودسل باسکول، استفاده از پایه‌های مخصوص لودسل که از حرکت جانبی جلوگیری کرده و امکان تنظیم ارتفاع را می‌دهند، بسیار توصیه می‌شود.
• ⚡ حفاظت در برابر صاعقه: در محیط‌های باز، سیستم ارتینگ (اتصال به زمین) مناسب و حفاظت در برابر صاعقه برای لودسل‌ها ضروری است.

کالیبراسیون استاندارد لودسل

کالیبراسیون باسکول فرآیند تنظیم و مقایسه اندازه‌گیری‌های باسکول با استانداردهای شناخته‌شده است تا اطمینان حاصل شود که باسکول وزن‌ها را با دقت مورد نظر نمایش می‌دهد.

❓ سوالات متداول (FAQ) در مورد لودسل باسکول

نتیجه‌گیری: انتخابی هوشمندانه برای توزین دقیق

در این مقاله به طور جامع به معرفی و بررسی انواع لودسل باسکول، از جمله انواع لودسل کششی و فشاری، خمشی و تک‌پایه پرداختیم. دریافتیم که انتخاب صحیح لودسل نیازمند درک عمیقی از ظرفیت، کلاس دقت، درجه حفاظت IP و جنس بدنه است. قیمت لودسل نیز تحت تأثیر عوامل متعددی از جمله برند و نوسانات بازار قرار دارد. همانطور که اشاره شد، نصب صحیح و کالیبراسیون باسکول از ارکان اصلی در حفظ دقت و طول عمر سیستم توزین شما به شمار می‌روند. یک لودسل باکیفیت و متناسب با نیازهای شما، ستون فقرات یک سیستم توزین قابل اعتماد است که می‌تواند کارایی عملیاتی و سودآوری کسب‌وکار شما را به طرز چشمگیری افزایش دهد.

برای اطمینان از خرید لودسل باسکول مناسب و بهره‌مندی از مشاوره تخصصی، توصیه می‌کنیم با کارشناسان مجرب در این حوزه تماس بگیرید. آن‌ها می‌توانند شما را در انتخاب دقیق‌ترین و مقرون‌به‌صرفه‌ترین لودسل برای نیازهای خاص شما، از باسکول جاده‌ای گرفته تا ترازوهای صنعتی کوچک، راهنمایی کنند. سرمایه‌گذاری در لودسل با کیفیت، سرمایه‌گذاری در دقت و آینده کسب‌وکار شماست.
